允許壓差(MPa)

≤公稱壓力

閥體形式

二片式

公稱壓力

PN1.6~42 MPa；ANSI 150~2500LB

連接形式

法蘭式

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°

泄露量Q

按API598，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

配置執行機構

可配MSD  MSR等系列氣動執行機構

控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)”

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

-

-

-

-

-

-

335

385

430

470

590

700

780

950

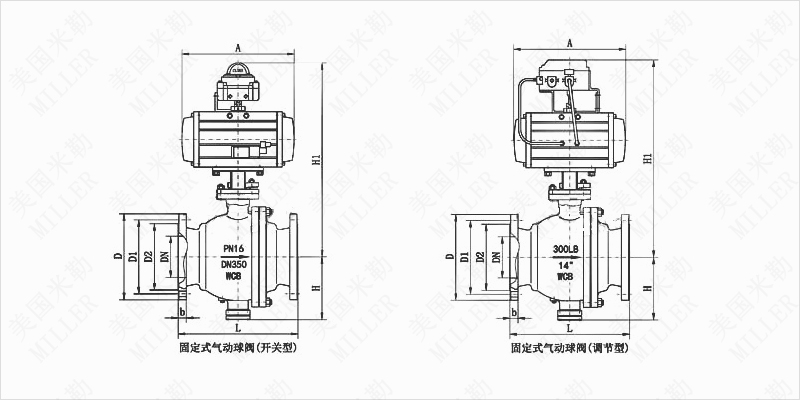

H1

根據所配執行機構而定，配置執行器不同，連接尺寸也不同

A

D

165

185

200

220

250

285

340

405

460

520

580

705

840

910

D1

125

145

160

180

210

240

295

355

410

470

525

650

770

840

D2

99

118

132

156

184

211

266

319

370

435

485

608

718

788

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

12-26

12-30

12-34

12-41

12-41
