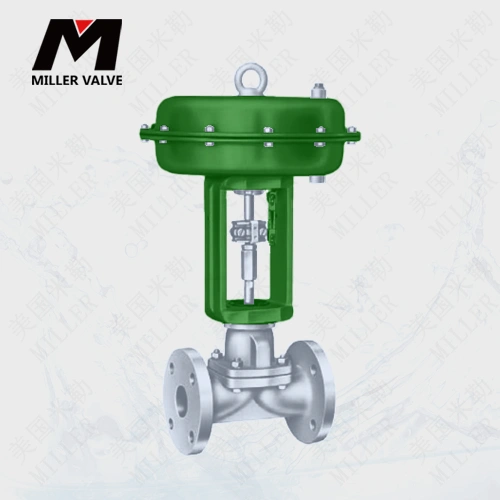

美國米勒氣動隔膜閥是一款由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。
進口氣動隔膜調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN300 |
|
公稱壓力（Mpa） |
PN1.0~2.5MPa；ANSI 150 |
|
適用溫度：(℃） |
-30~150℃ |
|
閥體形式 |
S型 |
|
連接形式 |
法蘭式 內螺紋 |
|
密封填料 |
PTFE |
|
閥芯形式 |
膜片 |
|
流量特性 |
進似快開特性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
50：1 |
|
配置執行機構 |
氣動執行機構 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

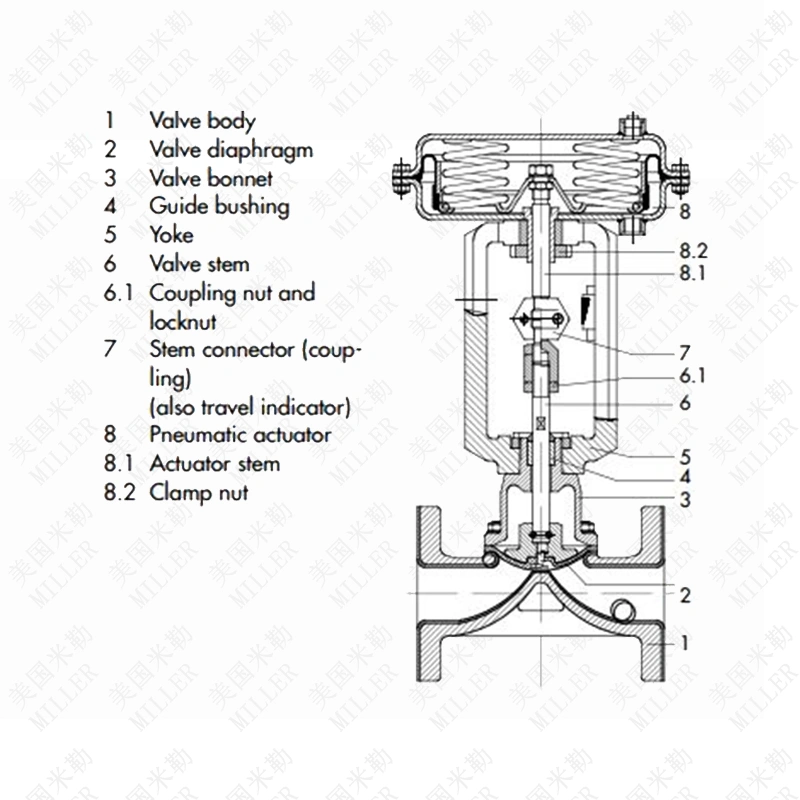

進口氣動隔膜調節閥結構圖

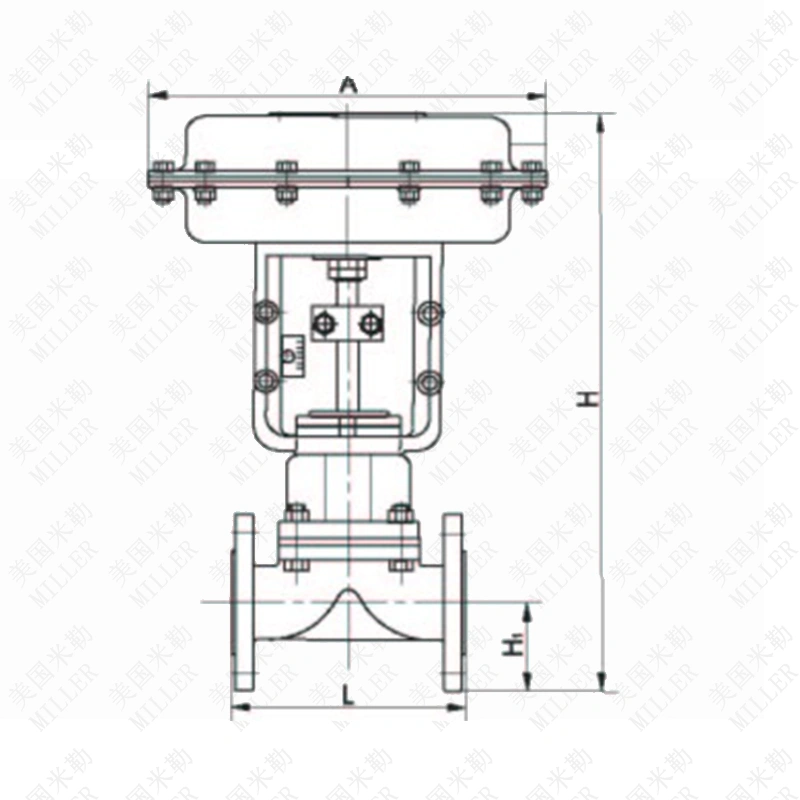

進口氣動隔膜調節閥連接尺寸
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
135 |
145 |
160 |
180 |
210 |
250 |
300 |
350 |
400 |
460 |
570 |
|
H1 |
410 |
418 |
428 |
474 |
497 |
530 |
540 |
560 |
585 |
600 |
640 |
|
H2 |
52.5 |
57.5 |
67.5 |
75 |
82.5 |
90 |
100 |
110 |
135 |
150 |
190 |
|
A |
282 |
360 |
470 |
||||||||
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
