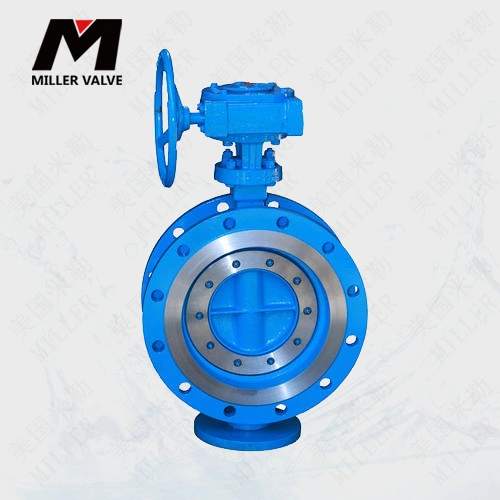

美國米勒進口硬密封法蘭的蝶閥是一款以三偏心設計結構(可采用多層次或全金屬密封結構），三偏心硬密封蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封，解決了普通蝶閥不能耐高壓、耐高溫及耐磨的問題。三偏心硬密封蝶閥三偏心結構是在設計時將閥桿偏離密封面中心線，形成第一個偏心；閥桿略偏離管道路中心線，形成第二個偏心；蝶板密封面加工成圓錐體的一個傾斜體，形成第三個偏心。三個偏心的結構使得閥門密封副在啟閉過程中盡可能小地減少摩擦，消除了旋轉類控制閥因磨擦造成的密封面磨損與所產生的磨擦力。
進口硬密封法蘭蝶閥參數
|
公稱通徑：DN50-DN2000(2"-80") |
公稱壓力：1.0Mpa-15Mpa(150LB-900LB) |
|
適用溫度：-40℃~550℃ |
適用介質：水、油品、蒸汽 |
|
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M |
蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M |
|
閥座材質：不銹鋼、不銹鋼+STL硬質合金 |
密封圈材質：304+石墨 |
|
閥桿材質：不銹鋼 |
填料材質：柔性石墨/PTFE |
|
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448 |
結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558 |
|
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 |
檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |

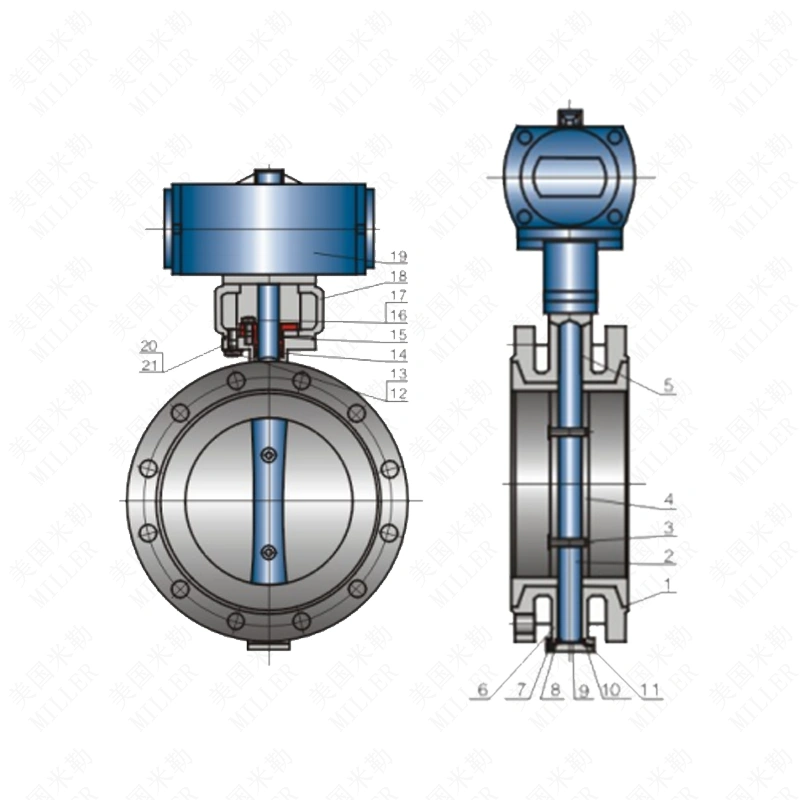

進口硬密封法蘭蝶閥結構圖
|
No. |
Parts Namo |
Material |
|
|
Stainless Stcel |
Cast Stoel |
||
|
1 |
Bady |
ZGOCrENi9 |
WCB+NBR |
|
2 |
Stem |
304 |
2Cr13 |
|
3 |
Pin |
304 |
2Cr13 |
|
4 |
Disc |
ZGOCr8Ni9 |
304 |
|
5 |
Bushing |
H62 |
H62 |
|
6 |
Lower Bushing |
H62 |
H62 |
|
7 |
Gland Bolt |
OCr8Ni9 |
35CrMoA |
|
8 |
Sealing Ring |
A3 |
A3 |
|
g |
Space |
OCr8Nig |
Q235A |
|
10 |
Gasket |
PTFE |
304+graphite |
|
11 |
Lower Covcr |
0Cr8Ni9 |
WCB |
|
12 |
Nut |
OCr8Ni9 |
45 |
|
13 |
Cove Bolt |
0CrBNi9 |
35CrMoA |
|
14 |
Packing |
PTFE |
Flexible Graphite |
|
15 |
Gland Flange |
ZGOCr8Ni9 |
WCB |
|
16 |
Gasket |
OCr8Ni9 |
65Mn |
|
17 |
Cove Bolt |
0Cr8Ni9 |
35CrMoA |
|
18 |
Bracket |
WCB |
WCB |
|
19 |
Phoumatic Actuatcr |
Composite type |
Composite ty pe |
|
20 |
Name Plate |
AL |
AL |
|
21 |
Rivet |
ML2 |
ML2 |

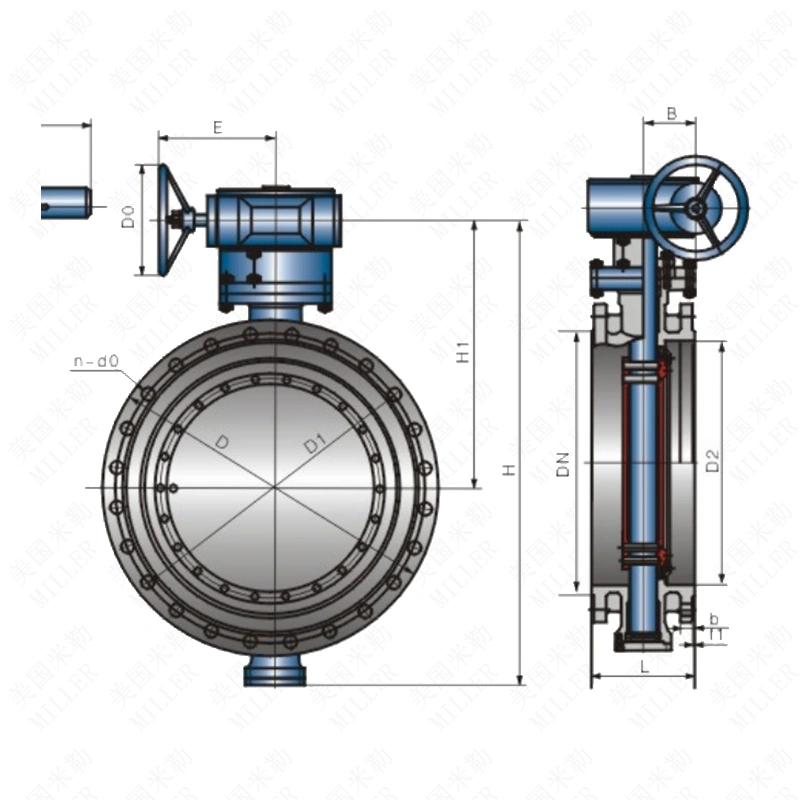

進口硬密封法蘭蝶閥連接尺寸
|
NPS |
DN |
D |
D1 |
D2 RaisedlFac |
f1 Boss |
b |
n-d0 |
Short pattern |
H |
H1 |
B |
E |
Do |
|
3" |
8o |
19o |
152.5 |
127 |
1.6 |
24 |
4X18 |
114 |
472 |
350 |
50 |
130 |
203 |
|
4" |
100 |
230 |
190.5 |
175.5 |
1.6 |
24 |
8X18 |
127 |
520 |
375 |
60 |
188 |
203 |
|
6" |
150 |
280 |
241.5 |
216 |
1.6 |
25.5 |
8x22 |
140 |
58o |
410 |
67 |
220 |
305 |
|
8" |
200 |
345 |
298.5 |
270 |
1.6 |
29 |
8x22 |
152 |
650 |
440 |
9o |
260 |
460 |
|
10" |
250 |
405 |
362 |
324 |
1.6 |
30.5 |
12x26 |
165 |
700 |
460 |
90 |
260 |
460 |
|
12" |
300 |
485 |
432 |
381 |
1.6 |
32 |
12x26 |
178 |
800 |
530 |
100 |
295 |
610 |
|
14" |
350 |
535 |
476 |
413 |
1.6 |
35 |
12x29.5 |
190 |
98o |
675 |
100 |
320 |
356 |
|
16" |
400 |
600 |
540 |
470 |
1.6 |
37 |
16X29.5 |
216 |
1042 |
710 |
120 |
320 |
457 |
|
18" |
450 |
635 |
578 |
533.5 |
1.6 |
40 |
16X32.5 |
222 |
1110 |
750 |
120 |
340 |
610 |
|
20" |
500 |
700 |
635 |
584 |
1.6 |
43 |
20x32.5 |
229 |
1170 |
760 |
140 |
340 |
762 |
|
24" |
600 |
815 |
749.5 |
692 |
1.6 |
48 |
20x35 |
267 |
1225 |
777 |
140 |
360 |
762 |
|
26" |
650 |
786 |
744.5 |
711 |
1.6 |
41.5 |
36x22.5 |
267 |
1100 |
670 |
155 |
360 |
300 |
|
28" |
7oo |
837 |
795.5 |
762 |
1.6 |
44.5 |
40×22.5 |
292 |
1157 |
703 |
155 |
360 |
300 |
|
30" |
750 |
888 |
846 |
813 |
1.6 |
44.5 |
44x22.5 |
308 |
1210 |
730 |
155 |
360 |
300 |
|
32" |
800 |
942 |
90o |
863.5 |
1.6 |
46 |
48x22.5 |
318 |
1275 |
756 |
190 |
435 |
300 |
|
34" |
850 |
1005 |
957.5 |
921 |
1.6 |
49.5 |
40x25.5 |
318 |
1330 |
783 |
190 |
435 |
30o |
|
36" |
90o |
1057 |
1009.5 |
971.5 |
1.6 |
52.5 |
44x25.5 |
330 |
1390 |
833 |
210 |
580 |
350 |
|
38" |
950 |
1124 |
1070 |
1022.5 |
1.6 |
54 |
40x28.5 |
330 |
1415 |
865 |
230 |
580 |
350 |
|
40" |
1000 |
1175 |
1120.5 |
1079.5 |
1.6 |
56 |
44x28.5 |
410 |
1510 |
891 |
230 |
580 |
350 |
|
42" |
1050 |
1226 |
1171.5 |
1130.5 |
1.6 |
59 |
48x28.5 |
410 |
1560 |
920 |
230 |
580 |
350 |
|
44" |
1100 |
1277 |
1222 |
1181 |
1.6 |
60.5 |
52×28.5 |
410 |
1610 |
943 |
263 |
620 |
350 |
|
46" |
1150 |
1342 |
1284 |
1235 |
1.6 |
62 |
40x32 |
470 |
1677 |
975 |
263 |
620 |
400 |
|
48" |
1200 |
1392 |
1335 |
1289 |
1.6 |
65 |
44x32 |
470 |
1747 |
1050 |
263 |
620 |
400 |
|
50" |
1250 |
1443 |
1386 |
1340 |
1.6 |
68.5 |
48x32 |
470 |
1795 |
1075 |
263 |
620 |
400 |
|
52" |
1300 |
1494 |
1436.5 |
1390.5 |
1.6 |
70 |
52x32 |
470 |
1850 |
1100 |
263 |
620 |
400 |
|
54" |
1350 |
1550 |
1492.5 |
1441.5 |
1.6 |
71.5 |
56x32 |
470 |
1910 |
1125 |
310 |
690 |
400 |
|
56" |
1400 |
1600 |
1543 |
1492.5 |
1.6 |
73.5 |
60x32 |
530 |
1960 |
1150 |
310 |
690 |
400 |
|
58" |
1450 |
1675 |
1611.5 |
1543 |
1.6 |
75 |
48x35 |
530 |
2035 |
1187 |
310 |
69o |
450 |
|
60" |
1500 |
1726 |
1662 |
1600 |
1.6 |
76.5 |
52x35 |
530 |
2087 |
1213 |
310 |
690 |
450 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
